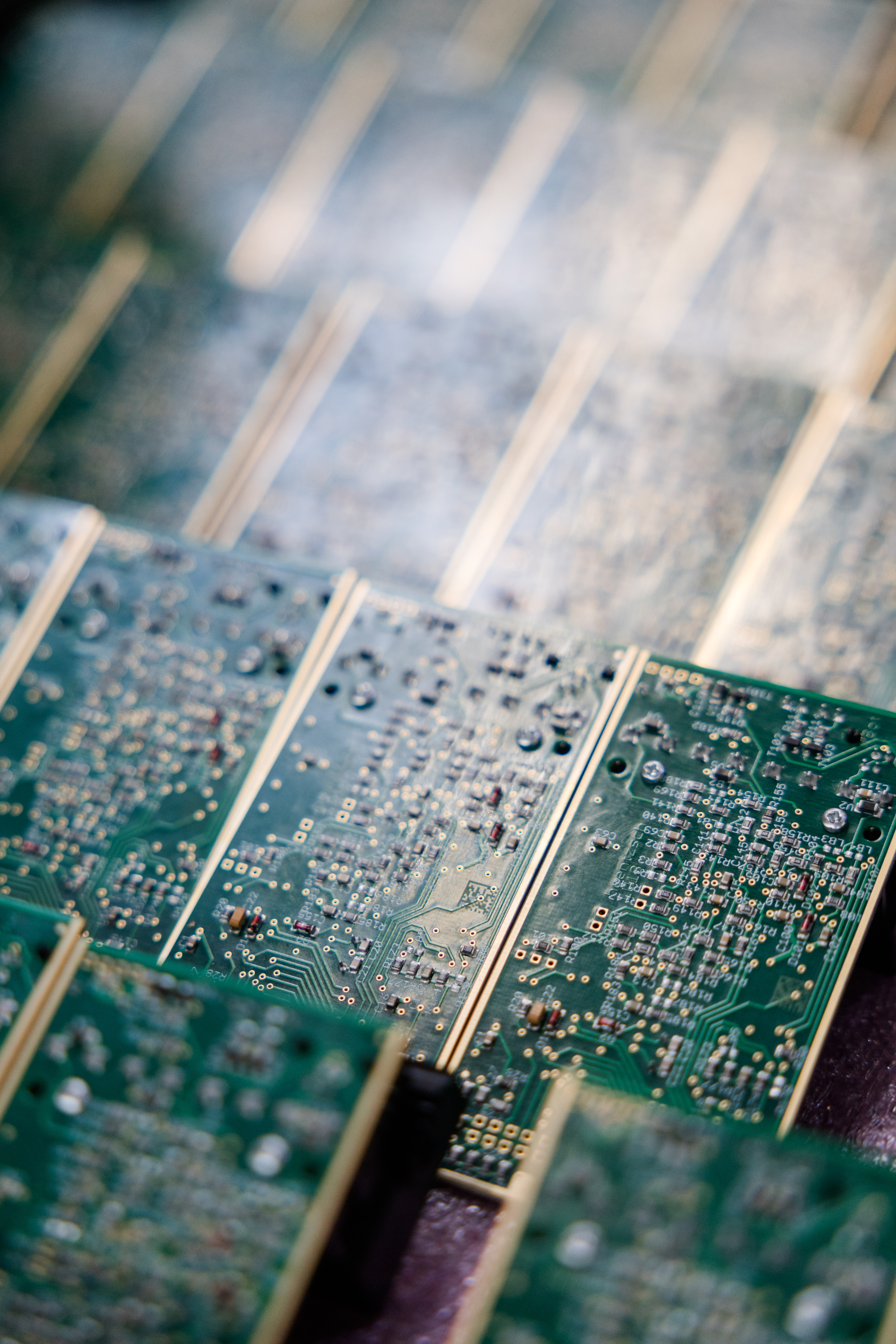

PCBA significa Printed Circuit Board Assembly. Em português, pode ser entendido como assemblagem de placa de circuito impresso.
Uma PCB é a placa de circuito impresso ainda sem todos os componentes montados. Uma PCBA é essa placa depois de receber componentes eletrónicos, soldadura, inspeção e testes. É nesta fase que a placa passa de suporte físico a módulo eletrónico funcional.
Em muitos produtos, a PCBA é o núcleo do sistema. Está presente em equipamentos de telecomunicações, sistemas automóveis, dispositivos médicos, iluminação, eletrónica industrial e equipamentos eletrónicos de uso geral.

O que precisa saber

Definição:

PCBA é uma placa de circuito impresso já assemblada com componentes eletrónicos.

Para quem é:

É indicada para empresas que têm um desenho de PCB e pretendem criar um produto eletrônico funcional e testável para servir um mercado.

Que problema resolve:

Permite transformar uma placa sem componentes num conjunto eletrónico montado, inspecionado e preparado para teste, integração ou produção.

Capacidades da HFA:

Na HFA desenvolvemos protótipos de PCBA, apoiamos a industrialização e realizamos produção avançada com montagem SMT e THT, inspeção, teste e processos complementares de proteção e acabamento.

Próximos passos:

Antes de produzir uma PCBA, é essencial validar ficheiros técnicos, BOM, Gerbers, pick and place, requisitos de teste, critérios de aceitação e condições de fabrico.

PCB e PCBA: qual é a diferença?

A diferença é simples, mas muito importante.

Uma PCB é a placa de circuito impresso. Contém pistas, pads, vias e camadas que permitem a ligação elétrica entre componentes.

Uma PCBA é a PCB depois de montada. Ou seja, depois de receber componentes como resistências, condensadores, conectores, circuitos integrados, microcontroladores, sensores ou módulos de comunicação.
Em resumo: PCB é uma placa sem qualquer tipo de componente montado.

PCBA: placa  com os devidos componentes montados e soldados nos respectivos pads da PCB.

Esta distinção é importante porque muitos problemas de produto não surgem no desenho da PCB, mas sim na passagem para PCBA: soldadura, montagem, acessibilidade para teste, orientação de componentes, limpeza, proteção e fiabilidade.

Como é produzida uma PCBA?

O processo de produção de uma PCBA depende da complexidade do produto, dos componentes usados e dos requisitos de qualidade. Ainda assim, normalmente inclui várias etapas técnicas.

Primeiro, é feita uma análise dos ficheiros de produção. Aqui são verificados elementos como BOM, Gerbers, pick and place, painelização, footprints, requisitos de soldadura e plano de teste.
Depois, segue-se a fase de assemblagem. Em placas SMT, a pasta de solda é aplicada nos pads da PCB, os componentes SMD são colocados automaticamente e a placa passa por refusão. Quando existem componentes THT, estes podem ser inseridos de forma automática ou manual e soldados por onda, soldadura seletiva ou soldadura manual.
A seguir, entram as fases de inspeção e teste. Podem ser usados AOI, SPI, raio-X, ICT, FCT, JTAG, RF, Ethernet, testes ambientais ou outros métodos, consoante o produto.

Na HFA, a produção avançada inclui montagem SMT automatizada, montagem THT, impressão de pasta de solda, limpeza de PCBs, conformal coating, potting, encapsulamento, AOI 3D, SPI 3D e inspeção por raio-X.

Porque é que a fase de PCBA é crítica?

A fase de PCBA é crítica porque transforma o projeto eletrónico em realidade física. É aqui que o desenho encontra o processo industrial.
Pequenas decisões podem ter grande impacto:

• componentes demasiado próximos podem dificultar a montagem e/ou ofender a folga eléctrica mínima necessária para o bom funcionamento do produto;

• footprints incorretos podem gerar defeitos de soldadura;

• ausência de pontos de teste pode reduzir a cobertura de ensaio;

• escolha inadequada de componentes pode criar riscos de supply chain;

• requisitos ambientais podem exigir coating, potting ou encapsulamento;

• falta de DFM pode aumentar retrabalho e atrasos.

Por isso, uma PCBA não deve ser vista apenas como “montagem de componentes”. Deve ser vista como uma fase de validação técnica, industrial e funcional.

O que deve preparar antes de pedir uma produção PCBA?

Para uma análise mais rápida e eficaz, é recomendável reunir:

• ficheiros Gerber;

• BOM atualizada;

• ficheiro pick and place;

• desenho da PCB;

• requisitos de montagem;

• requisitos de teste;

• firmware, quando aplicável;

• critérios de aceitação;

• volumes previstos;

• requisitos de rastreabilidade;

• normas ou requisitos específicos do sector.

Quanto melhor for a informação técnica inicial, mais eficiente será a avaliação de industrialização.

FAQ

A HFA faz protótipos de PCBA?
Sim. A HFA indica que o seu laboratório está preparado para protótipos de PCBA, com ambiente controlado, salas limpas ISO 6/8, sala UV, impressão automatizada, montagem com qualidade de produção em série, prototipagem de PCBs e sistemas de inspeção, teste e análise.

A HFA faz PCBA em volumes elevados?
Sim. A HFA comunica que as suas linhas de assemblagem SMT e THT estão preparadas para volumes elevados e exigências técnicas complexas.

Que testes podem ser feitos numa PCBA?
Dependendo do produto, podem ser usados testes ICT, FCT, burn-in, JTAG, Ethernet, RF, transmissão elétrica/ótica e ensaios ambientais. A HFA apresenta estas soluções na área de Produção Avançada e Industrialização.

Uma PCBA pode ter SMT e THT?
Sim. Muitas PCBAs usam tecnologia mista, combinando componentes SMT e THT. A HFA disponibiliza montagem SMT automatizada e montagem THT automática e manual.
